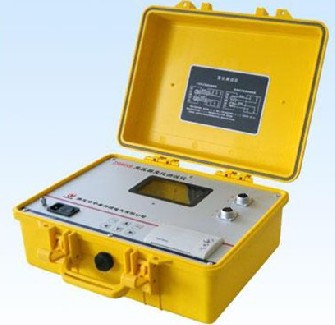

点击图片查看原图
【产品特点】
变压器变压比测试仪克服了传统变比电桥测试的缺点。屏幕采用了大屏幕点阵液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。
【详细资料】
一、变压器变压比测试仪概述
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变压器变比测试仪克服了传统变比电桥测试的缺点。屏幕采用了大屏幕点阵液晶显示屏，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备电气设备或仪器的使用常识。
3、仪器使用时应可靠接地。
4、本仪器输入电源为AC220V±10％。
5、仪器输出电压160V，应注意安全，防止触电。
6、本仪器户内外均可使用，但应避免在雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等恶劣环境下使用。
7、仪表应避免剧烈振动。
8、对仪器的维修、护理和调整应由专业人员进行。
9、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。
10、高、低压电缆不要接反。
11、单相测量时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。
三、性能特点
1、测试量程宽，最高可达5000。
2、测试速度快，11秒钟完成三相测试。
3、可对CT、PT、CVT以及Z形联接变压器进行测试。
4、具有盲测变比、组别测试功能。
5、不掉电时钟和日期显示，数据存储功能。
6、高、低压反接的保护功能。
7、变压器短路、匝间短路保护功能。
8、电源输入380V保护。
9、热敏打印机打印功能，快速、无声。
10、 体积小、重量轻。
四、技术指标
显示位数 | 5位 | ||||
输出电压 | AC160V | AC10V | |||
量程 | 0.9-5000 | 0.9-200 | |||
准确度 | ＜500 | 0.1%±2个字 | --- | --- | |
500-2000 | 0.2%±2个字 | ≤200 | 0.3%±2个字 | ||
＞2000 | 0.3%±2个字 | --- | --- | ||
最小分辨率 | 0.0001 | ||||
工作电源 | AC220V±10%，50HZ±1HZ | ||||
测试数据存储 | 50组 | ||||
工作温度 | －20℃-40℃ | ||||
相对湿度 | ≤80%，不结露 | ||||
体积 | 长395mm×宽240mm×高250mm | ||||
净重 | 6kg | ||||
